OnLine UPS Module, 10000VA/10000W 2U

UPS OnLine o redundancji równoległej jest idealnym rozwiązaniem awaryjnym do zastosowań o wysokich wymaganiach pod względem zasilania energią elektryczną, zapewniając bardzo dobrą ochronę przed wyłączeniem systemu w różnych zastosowaniach przemysłowych.

• Wyższy współczynnik mocy wyjściowej przy 1,0 PF (współczynnik sprawności maks. 94,0%)
• Podwójna konwersja online (sterowana mikroprocesorem)
• Równoległa redundancja N+X
• Różnorodne wbudowane interfejsy do komunikacji (RS232/USB, złącze szeregowe, slot na karty SNMP)
• Wariant z możliwością przekształcenia w konstrukcję Rack/Tower
• Zintegrowana wydajna ładowarka z 3-stopniową regulacją prędkości obrotowej wentylatorów
• Regulowany prąd ładowania
• Obsługiwany rozruch na zimno
• Hot-swap: możliwa wymiana baterii w trakcie pracy (Zewnętrzne moduły bateryjne)
• Obrotowy ekran LCD z wielofunkcyjną regulacją parametrów i schematem funkcji

Systemy UPS DIGITUS® OnLine to niezawodne rozwiązania, które zostały opracowane z myślą o ochronie wrażliwych urządzeń w zastosowaniach przemysłowych przed przerwami w dopływie prądu. Są one wyposażone w mikroprocesory sterujące dla zagwarantowania najwyższej wydajności i bezpieczeństwa. Można równolegle podłączyć maks. 4 urządzenia, aby zwiększyć redundancję w zakresie zasilania energią elektryczną. UPS nie posiada wewnętrznych baterii, należy je zamówić oddzielnie jako zewnętrzne moduły bateryjne (numer artykułu: DN-170108). Można podłączyć maksymalnie 4 zewnętrzne moduły bateryjne. Dzięki wysokiemu współczynnikowi mocy, szerokiemu zakresowi napięcia wejściowego oraz wydajnej ładowarce system spełnia najwyższe wymagania. Inteligentne tryby ładowania i sterowania prędkością obrotową wentylatorów wydłużają żywotność i niezawodność UPS. Za pomocą wyświetlacza LCD można skonfigurować wszystkie ustawienia parametrów tego zasilacza awaryjnego, dzięki czemu UPS firmy DIGITUS® jest cennym rozszerzeniem Twojej infrastruktury IT. Adapter SNMP do zdalnego dostępu do systemu UPS jest dostępny opcjonalnie.

Technical Details

• Prawdziwa technologia podwójnej konwersji
• Sterowanie za pomocą mikroprocesora optymalizuje niezawodność na wypadek przerwy w dostawie energii elektrycznej
• Współczynnik mocy 1,0
• Dostępna opcjonalnie karta SNMP umożliwia sterowanie zdalne za pośrednictwem sieci LAN
• Wyłącznik EPO (awaryjne wyłączenie zasilania)
• UPS można zamontować w 19-calowej obudowie lub jako osobną wieżę z nóżkami
• Napięcie wyjściowe: 208/220/230/240 VAC (regulowane)
• Napięcie wejściowe: 120–276 VAC
• Pojemność: 10 kVA / 10 kW
• Zakres częstotliwości: 45–66 Hz
• Częstotliwość znamionowa: 50 Hz/60 Hz (automatyczne rozpoznawanie)
• Zakres napięcia Bypass: 220 V, maks.: 10%, 15%, 20% lub 25%, standardowo: 25% / 230 V AC, maks: 10%, 15% lub 20%, standardowo +20% / 240 V AC max: +10% lub 15%, standardowo +15%
• Zakres częstotliwości Bypass: ±1%, ±2%, ±4%, ±5%, ±10%
• Zniekształcenia harmoniczne (w trybie liniowym): ≤3% (100% obciążenia liniowego, THDV wejścia ≤1%), ≤5% (100% obciążenia nieliniowego, THDV wejścia ≤1%)
• Współczynnik mocy: ≥0,99
• Regulacja prądu elektrycznego: ±1%
• Wyjściowa moc czynna: ±1,0%
• Precyzja częstotliwości: ±0,1%
• Wydajność w zakresie przeciążenia: 105%–110% (10 min), 110%–130% (1 min), ≥130% (200 ms)
• Współczynnik szczytu: 3:1
• Zewnętrzna bateria: 12 V / 9 Ah
• Liczba baterii: 16 /18 /20 sztuk (z możliwością dostosowania)
• Prąd ładowania (A): 1 A (jednostka standardowa); maks. natężenie prądu 10 A (jednostka długowieczna)
• Czas ładowania: 6–8 godzin wystarczy na maks. 90% łącznej pojemności
• Czas przełączania pomiędzy trybem normalnym i trybem pracy na baterie: – 0 ms
• Czas przełączania pomiędzy falownikiem a Bypass – 0 ms, aktywacja: <15 ms (50 Hz), <13,33 ms (60 Hz)
• Kształt fali (w trybie pracy na baterie): idealnie sinusoidalny
• Efektywność w normalnym stanie: >93,5%
• Wyświetlacz: LCD + LED
• Temperatura robocza: od 0°C do 40°C i 12% na 5°C (maks. 50°C)
• 3-stopniowa regulacja prędkości obrotowej wentylatorów według procentowego współczynnika obciążenia i temperatury radiatorów
• Głośność: <55 dBA przy 1 m

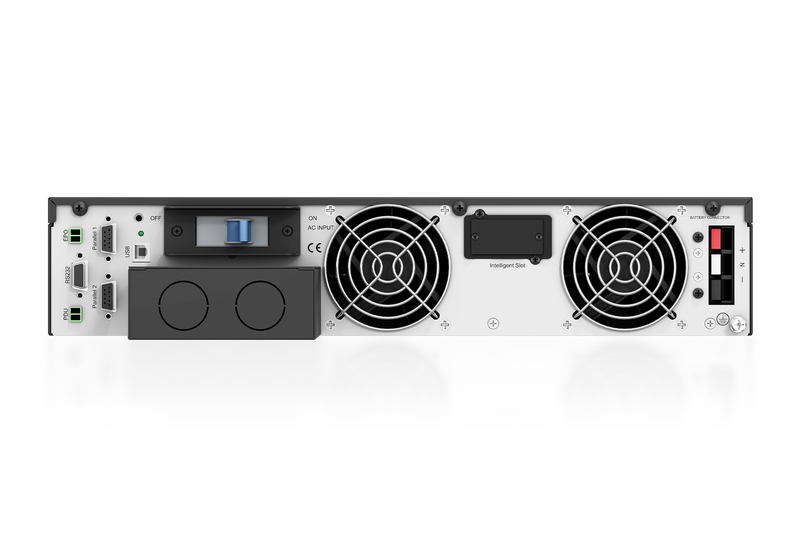

• Interfejsy do komunikacji: RS232/USB, złącze szeregowe, gniazdo komunikacyjne
• Hot-swap: możliwa wymiana baterii w trakcie pracy (zewnętrzny moduł baterii)
• Stopień ochrony: IP20
• Wymiary: 86,5 x 440 mm x 620 mm (dł. x szer. x gł.)
• Waga: 18 kg
• Rozstaw RACK (IEC 60297): 482.6 mm (19")
• Installation: Desktop, Rack
• Plug: Hardwired
• Power: 6000VA – 10000VA
• Technology: Online double conversion

Package content

• 1 x system UPS OnLine, 10 kVA/ 10 kW
• 1 x instrukcja obsługi
• Wskazówka: bateria nie wchodzi w zakres dostawy
